Ausgebaute Birne bestimmen: Die 3 Prüfschritte
Wenn ein Scheinwerfer, Blinker oder Rücklicht ausfällt, ist der schnellste Weg oft der direkte Blick auf das ausgebaute Teil. Um Fehlkäufe und zeitraubende Rücksendungen zu vermeiden, gehe wie folgt vor:
Sockelprägung prüfen
Prüfe den Metallkragen unter gutem Licht oder mit einer Handylupe. Bei 80 % aller Lampen ist die genaue ECE-Bezeichnung (z. B. H7 12V 55W oder W5W) eingraviert.
Sockeltyp & Pins zählen
Handelt es sich um einen Bajonettverschluss mit seitlichen Stiften, flache Steckzungen (Halogen-Flansch) oder einen reinen Glassockel (Wedge)? Beachte auch den Winkel der Pins.
Glühfäden & Glasfarbe
Ein Glühfaden = Einfadenlampe (z. B. nur Abblendlicht oder nur Blinker). Zwei Glühfäden = Kombilampe (z. B. Abblend-/Fernlicht bei H4 oder Brems-/Schlusslicht bei P21/5W).
Große Sockel- und Typenübersicht (ECE R37)
Die folgende Referenztabelle listet die gängigsten Fahrzeuglampen, ihre Sockelbezeichnungen und typische Einsatzbereiche:
| Typ | Sockel-Norm | Spannung / Leistung | Bauform & Kontakte | Typischer Einsatz |
|---|---|---|---|---|

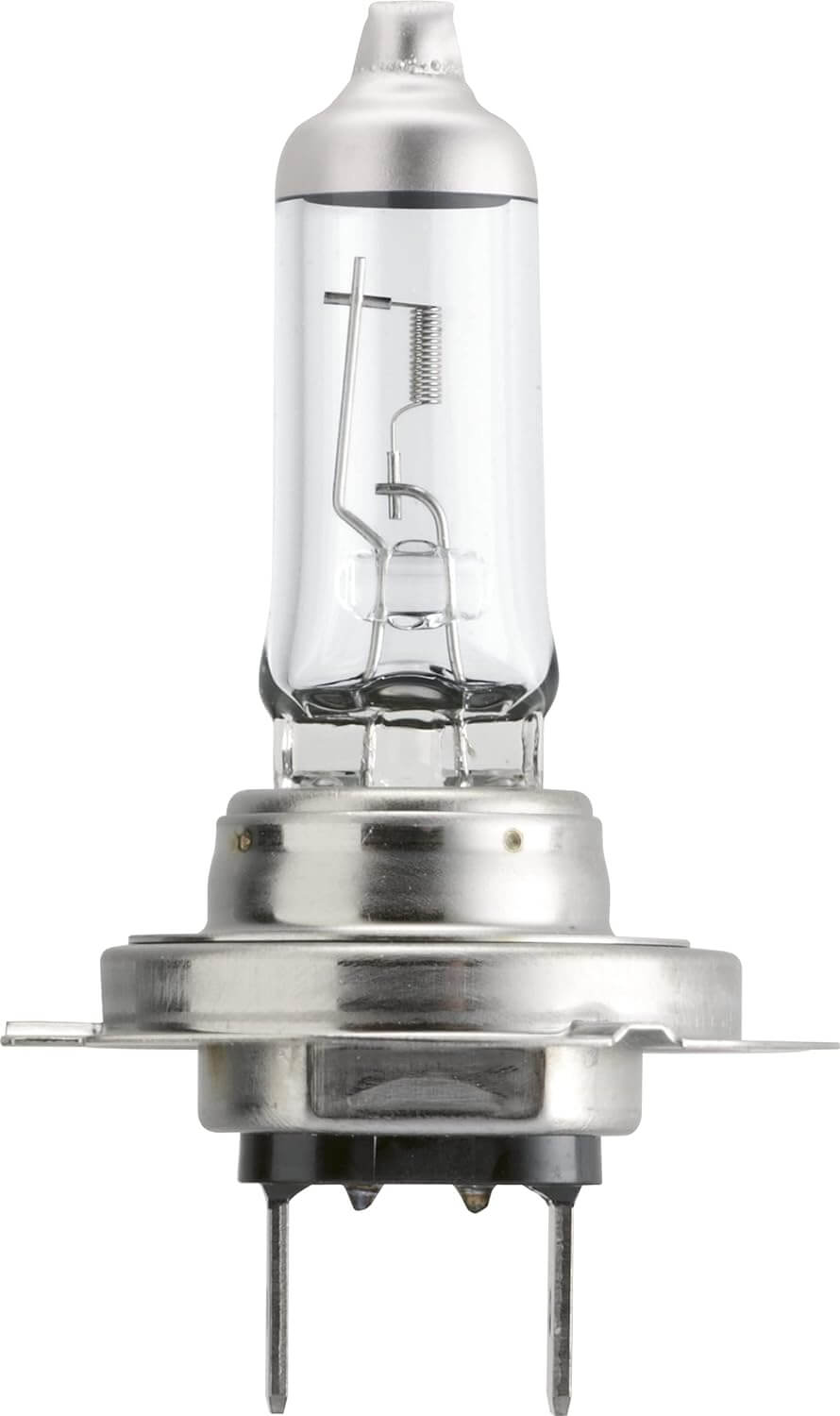

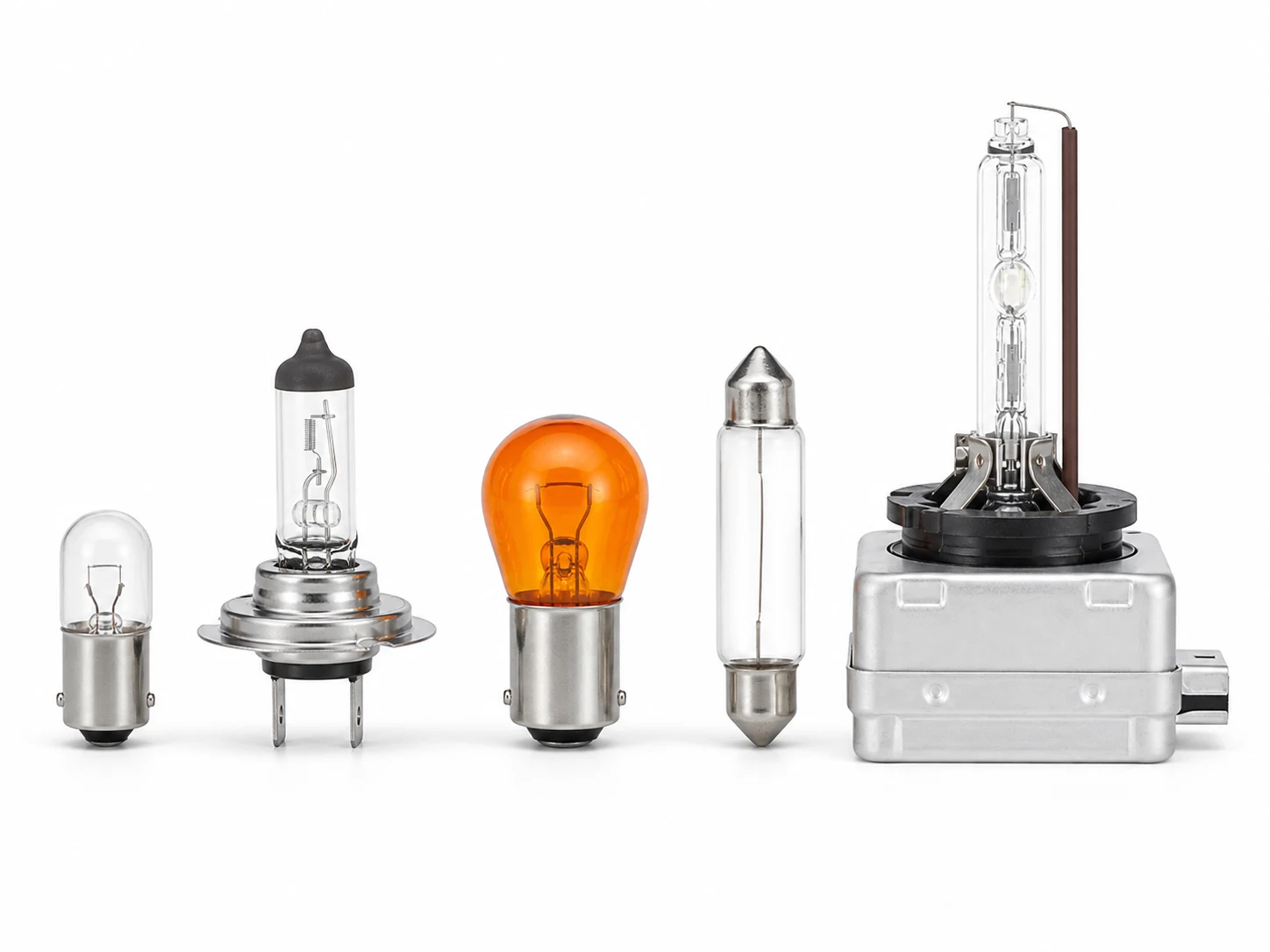

| H7 | PX26d | 12V 55W | Runder Teller, 2 Flachstecker parallel | Abblendlicht, Fernlicht |
| H4 | P43t | 12V 60/55W | 3 Flachstecker, 2 Fäden mit Kappe | Kombiniertes Abblend- & Fernlicht |
| H1 | P14.5s | 12V 55W | Schlanker Kragen, 1 Flachstecker | Fernlicht, Nebelscheinwerfer |

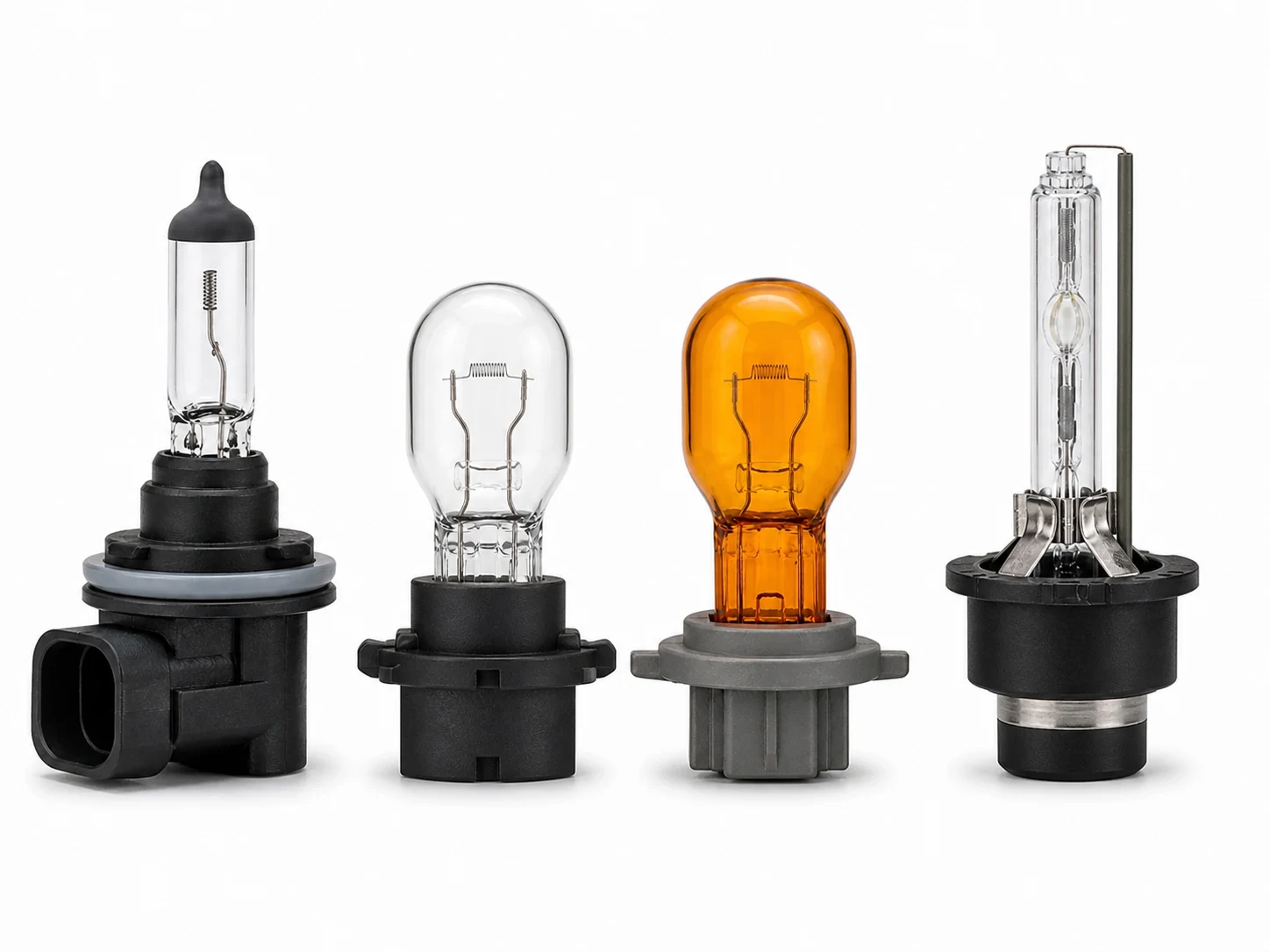

| H11 | PGJ19-2 | 12V 55W | 90° Kunststoff-Winkelstecker, Dichtring | Nebelscheinwerfer, Abblendlicht |
| P21W | BA15s | 12V 21W | Kugellampe, Pins 180° symmetrisch | Blinker, Rückfahrlicht, Bremslicht |
| PY21W | BAU15s | 12V 21W | Oranges Glas, Pins im 150°-Winkel | Blinker bei Klarglasscheinwerfern |
| P21/5W | BAY15d | 12V 21/5W | 2 Fäden, 2 Fußkontakte, Pins höhenversetzt | Kombiniertes Brems- & Schlusslicht |

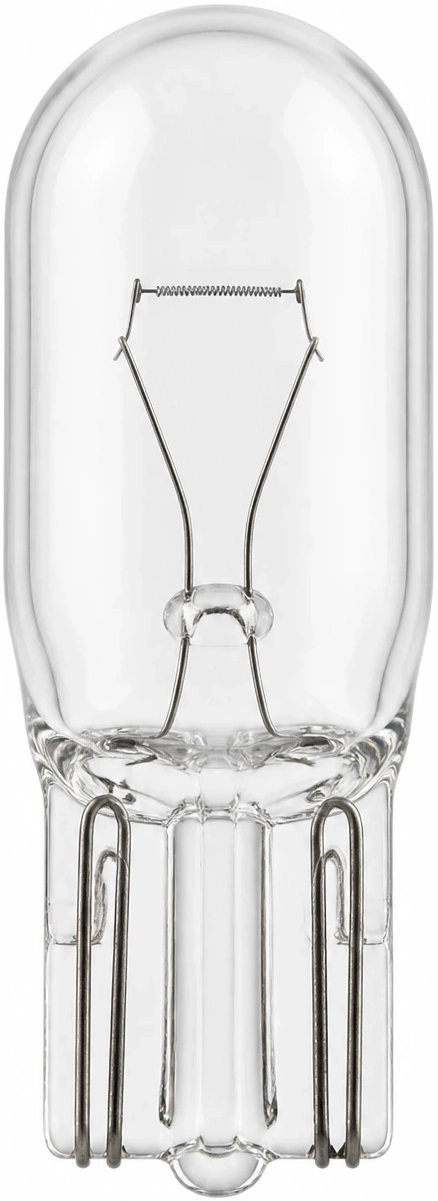

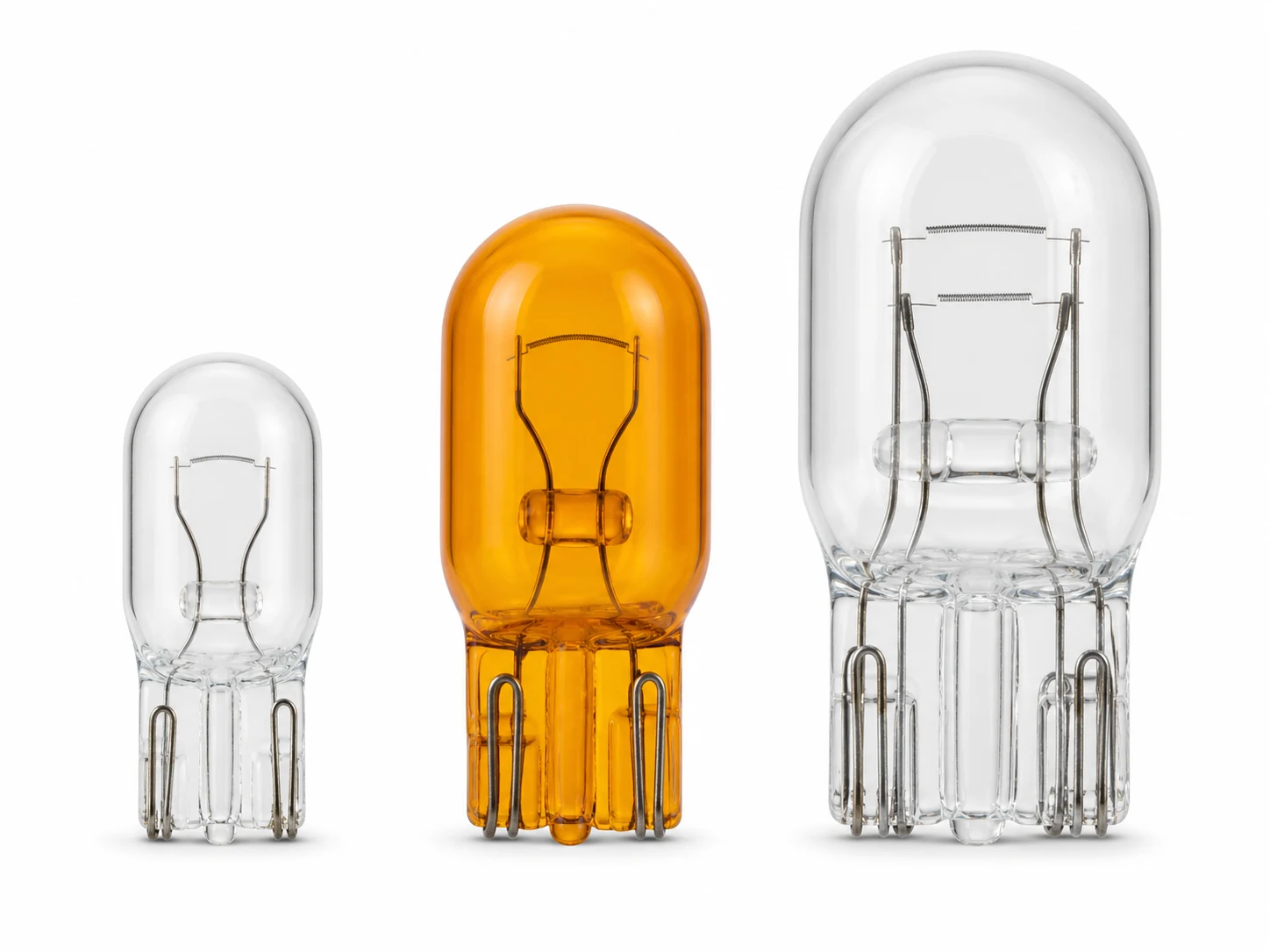

| W5W | W2.1x9.5d | 12V 5W | T10 Glassockel mit umgebogenen Drähten | Standlicht, Kennzeichenleuchte |
| C5W | SV8.5-8 | 12V 5W | Soffitte (36 mm), Metallkappen an Enden | Kennzeichen, Kofferraum, Innenlicht |

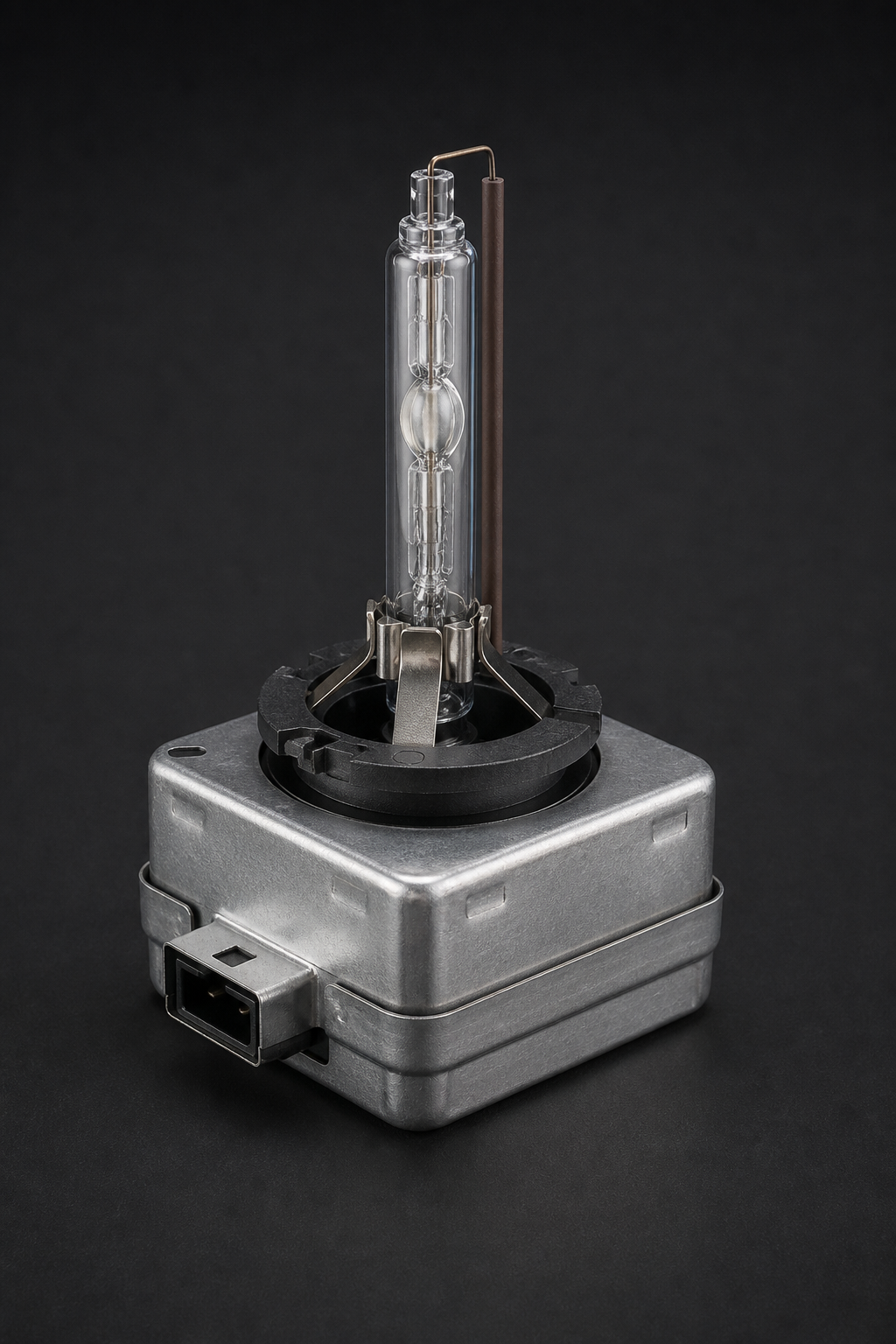

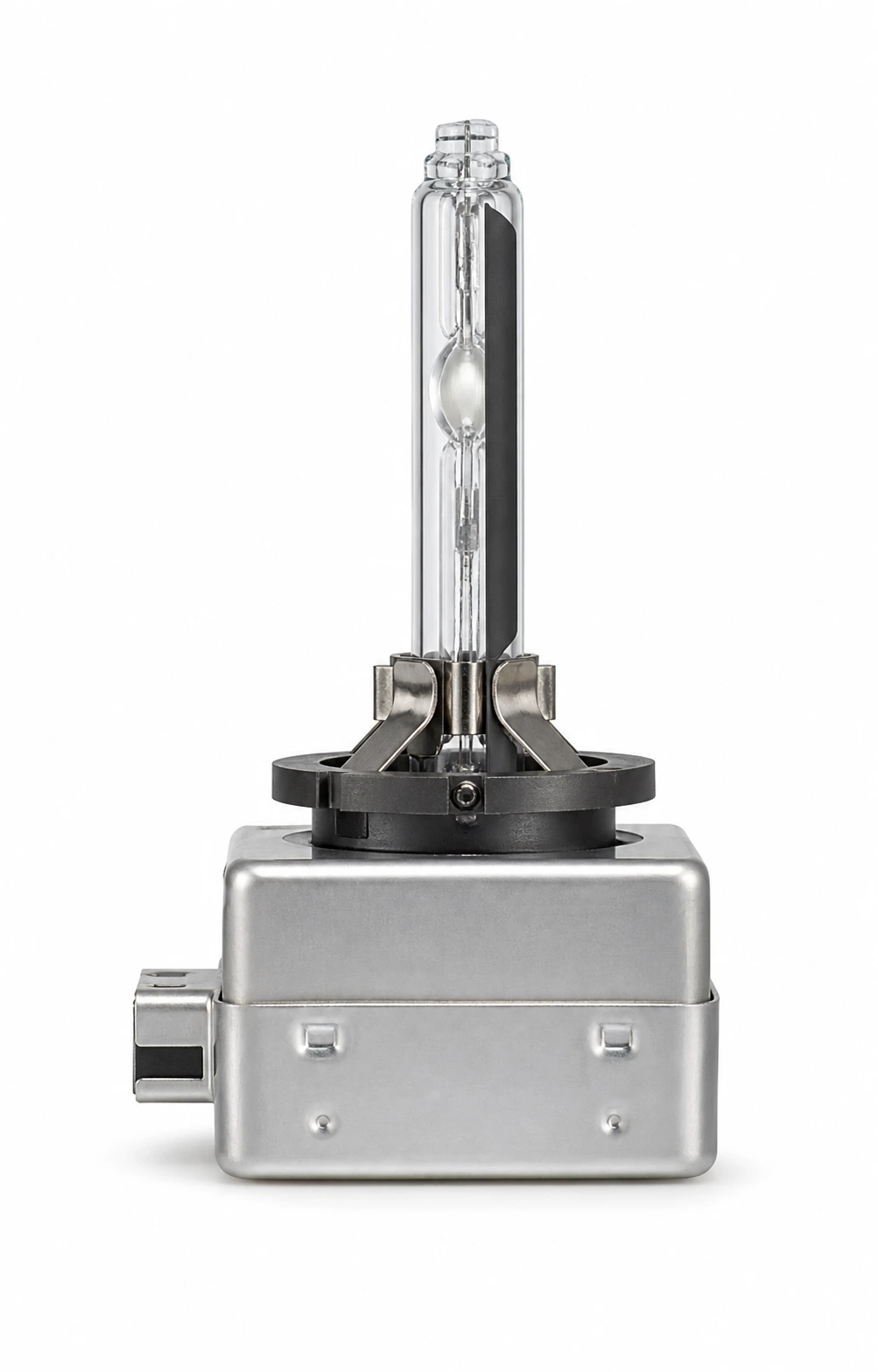

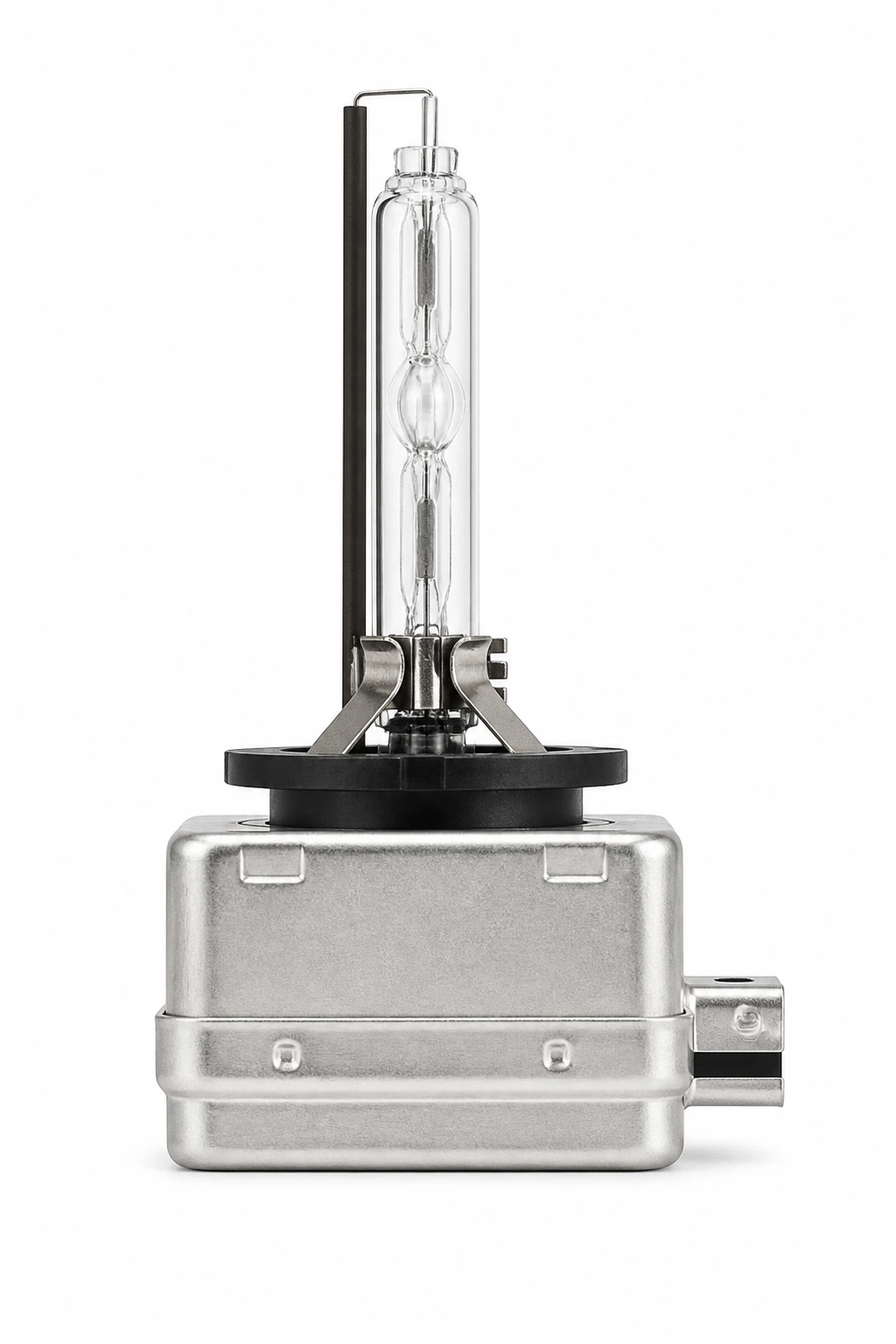

| D1S | PK32d-2 | 85V 35W | Xenon mit integriertem Metall-Zündkasten | Xenon-Projektorscheinwerfer (Linse) |
Die häufigsten Verwechslungen beim Birnenkauf
1. P21W (BA15s) vs. PY21W (BAU15s)
Beide Lampen haben 21 Watt Leistung. Aber: PY21W hat gelb/orange gefärbtes Glas und um 150° versetzte Haltestifte. Versuchst du eine P21W in eine BAU15s-Fassung zu drücken, verkanten die Stifte und die Fassung kann brechen.
2. P21W vs. P21/5W (Einfaden vs. Zweifaden)
P21W bedient nur eine Funktion (1 Glühfaden, 1 Lötpunkt unten). P21/5W vereint Bremslicht (21W) und Rücklicht (5W) in einem Kolben (2 Glühfäden, 2 Lötpunkte am Boden und höhenversetzte Haltestifte).
3. H7 (55W) vs. H18 (65W)
H18 ist die moderne Weiterentwicklung der H7 mit höherer Leuchtkraft. Die Zentriernase am Sockel ist jedoch absichtlich breiter konstruiert, damit die heißere 65W-Lampe nicht in Standard-H7-Reflektoren eingesetzt werden kann.
4. W5W (T10) vs. W16W (T15)
Beide besitzen denselben flachen 9,5-mm-Glassteckfuß. W16W hat jedoch einen mehr als doppelt so großen Glaskolben und liefert 16 Watt für das Rückfahrlicht. In engen Standlicht-Fassungen passt W16W mechanisch oft nicht hinein.
Häufig gestellte Fragen (FAQ)
Wo steht die Bezeichnung auf meiner ausgebauten Autobirne? ▼
Die genormte ECE-Typenbezeichnung (z. B. H7, W5W, P21W) sowie Spannung und Leistung (z. B. 12V 55W) sind fast immer direkt in den metallischen Sockelrand oder auf den Glaskörper eingraviert oder gelasert.
Was ist der Unterschied zwischen P21W und PY21W? ▼
P21W (Sockel BA15s) hat klares Glas und zwei Haltestifte, die sich exakt gegenüberliegen (180°). PY21W (Sockel BAU15s) hat orangefarbenes Glas für Klarglas-Blinker und um 150° winkelversetzte Stifte, damit man sie nicht versehentlich in falsche Fassungen einsetzt.
Kann man eine H7-Birne durch H18 oder H4 ersetzen? ▼
Nein. H4 ist eine Zweifadenlampe mit 3 Flachsteckern und ganz anderem Sockel. H18 sieht der H7 zwar ähnlich, hat aber 65 Watt und eine breitere Zentriernase, sodass sie nicht in H7-Fassungen passt und zu thermischen Schäden führen könnte.
Warum sollte man Scheinwerferlampen immer paarweise tauschen? ▼
Halogenlampen und Xenon-Brenner altern symmetrisch. Fällt eine Seite durch Glühfadenverschleiß aus, hat die andere Lampe meist über 90 % ihrer Lebensdauer erreicht und fällt erfahrungsgemäß wenige Tage oder Wochen später ebenfalls aus.
Darf man den Glaskolben einer Halogenlampe mit den Fingern anfassen? ▼
Nein. Auf der Haut befindet sich immer ein feiner Fettfilm. Bei Betriebstemperaturen von mehreren hundert Grad brennt dieses Fett in das Quarzglas ein, erzeugt lokale Hitzestau-Punkte und führt zum vorzeitigen Platzen oder Durchbrennen des Leuchtmittels.
